투명 발열 솔루션
은나노와이어(AgNW) 투명전극으로 시야를 가리지 않고 유리면 전체를 고르게 발열시키는 투명발열필름·투명발열글라스입니다.
01 Problem
온도차에 의한 불편함 발생
김서림, 성에, 결로 및 착빙현상으로 인해 우리 생활 주변에서 매우 불편하고, 경우에 따라 안전사고 위험을 초래합니다.
차량 · 모빌리티
전면유리 결빙과 김서림
외부 낮은온도 조건에서 전면유리에 약 3mm 결빙이 발생되고 시야가 확보되기 전까지 차량을 운행할 수 없음
건물 · 시설
유리창의 결로와 웃풍
겨울철 유리창은 결로로 시야 확보가 어렵고, 체감되는 외풍(웃풍)과 난방 손실로 이어짐

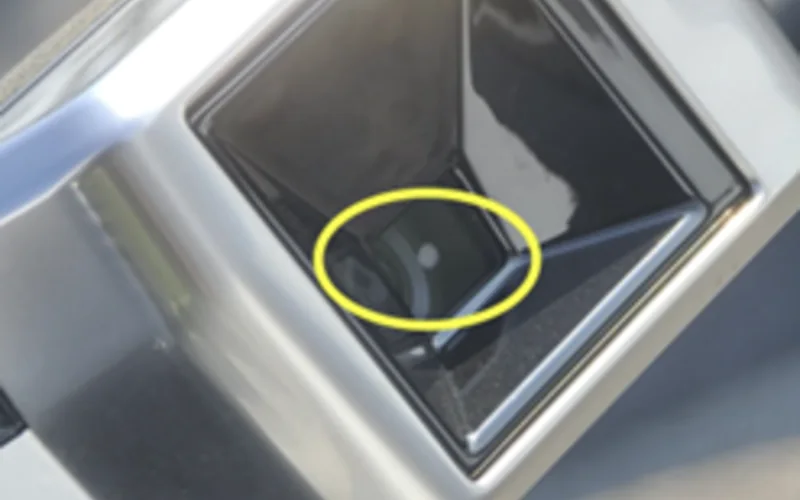

카메라 · 센서
자율주행센서에 영향을 미치는 환경 요인
안개·김서림 상황에서는 사물 인지 성능이 저하됨 자율주행 센서의 환경적 문제에 대응하는 미래의 필수 기술
기존 해법의 한계
- 김서림 방지제
- 화학 도포 방식은 효과가 일시적이고 반복 시공 필요
- 열선(와이어)
- 눈에 보여 시야를 가리고 발열이 고르지 않음
- ITO 코팅
- 저항이 높고 잘 휘지 않아 곡면 적용 불가
- 온풍 · 열풍
- 느리고 국소적, 전력 소모가 큼
02 Solution
유연소자에 적용 가능한 기능성 코팅제품
얇고 투명한 전도성 막으로 사용하는 소재는 최적화된 코팅으로 유익한 기능을 제공합니다. 투과율 89.5% 이상을 유지하면서 자외선과 적외선을 효율적으로 차단하고, 전원을 인가하면 균일하게 발열합니다.
다층 코팅 구조
5-Layer · 총 두께 125㎛ 기준
- 전면 보호필름
- 오버코팅층
- 투명발열층핵심 소재 · 면 전체 균일 발열
- 기판 (필름, 글라스 등)
- 배면 보호필름
은나노와이어(AgNW) 네트워크
SEM ×100k · 500nm
머리카락 굵기의 1/1,000 수준인 은 나노섬유가 그물처럼 얽혀 면 전체를 고르게 발열시킵니다.
- 자외선 차단70%↑
- 열적외선 차단10%↑
표준 사양
PET 125㎛ 기준
| 항목 | 값 | 기준 |
|---|---|---|
| 기판 / 두께 | PET 125㎛ | ±1% |
| 필름 폭 | Max. 1,200mm | KS M ISO 16012 |
| 발열 폭 | Max. 1,150mm | KS M ISO 16012 |
| 면저항 | 10 · 20 · 30 · 50 Ω/sq | ASTM F390 |
| 발열 온도 | 90℃ ±10% | 필름 기준 MAX |
| 투과율 | 89.5% 이상 | ASTM D1003 |
| 헤이즈 | 1.5 이하 | ASTM D1003 |
| 밀착력 | 5B 이상 | ASTM D3359 |
03 Technology
고객사가 검증한 기술력
타 투명전극 소재 대비 우수한 광특성과 발열특성을 확보하였고, 제상 성능과 신뢰성·내구성을 검증했습니다.
투과율 (50Ω)
97.38%
Bare Glass 92.89% · ITO 45Ω 97.02%
발열 도달 (12V, 50Ω)
70℃ 약 300초
ITO 상용제품 대비 승온 우위
LiDAR 커버 소비전력
60% 절감
10W (대비 25W)
투명전극 소재 비교
동일 조건 실측 · 사내 시험 기준
| 항목 | BS ONE AgNW | 메탈메쉬 | ITO | CNT |
|---|---|---|---|---|
| 면저항 | 5~100 Ω/sq | 5~20 | 30~100 | 100 이상 |
| 투과도 | 90% 이상 | 87% | 91% | 86% |
| 굴곡성 | Excellent | Excellent | 불가 | Excellent |
| 공정 | 코팅 (대면적) | 임프린팅 | 스퍼터링 | 코팅 |
| 비용 | Middle~Low | High | Middle | High |

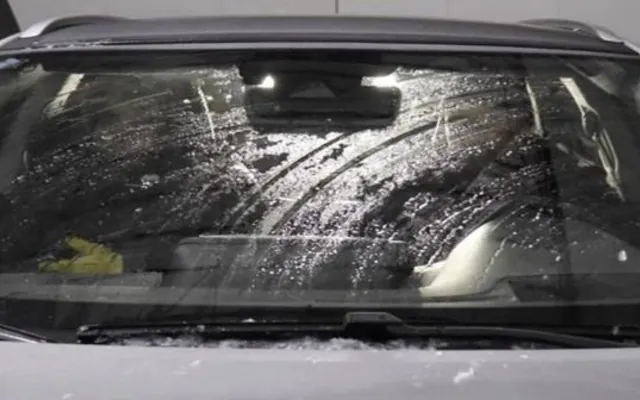

제상 성능 검증
외기 –15℃ · 전면유리 3mm 결빙 조건 · 12V 인가
측면유리
전면유리
신뢰성 검증
- 열충격 1,500 cycle
- –40℃ 제상 80% 이상
- 염수분무 240시간
- 과전압 16V 24시간
- 80℃ 669시간 지속
- 철도규격 KS C IEC 60571
04 Applications
PoC를 통한 시장진입
스마트빌딩 · 모빌리티 · 건설 등 다양한 산업군으로 확대하고 있습니다.

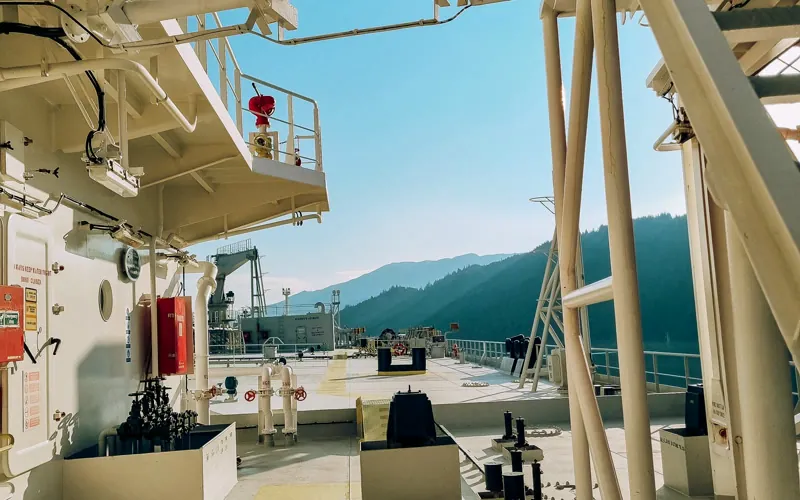

선박 및 선박제조시설
선박 및 조선소, 크레인 캐빈의 결로, 결빙 대책을 위한 발열필름 솔루션
사례 · 조타실 창호 결빙 · 김서림 제거

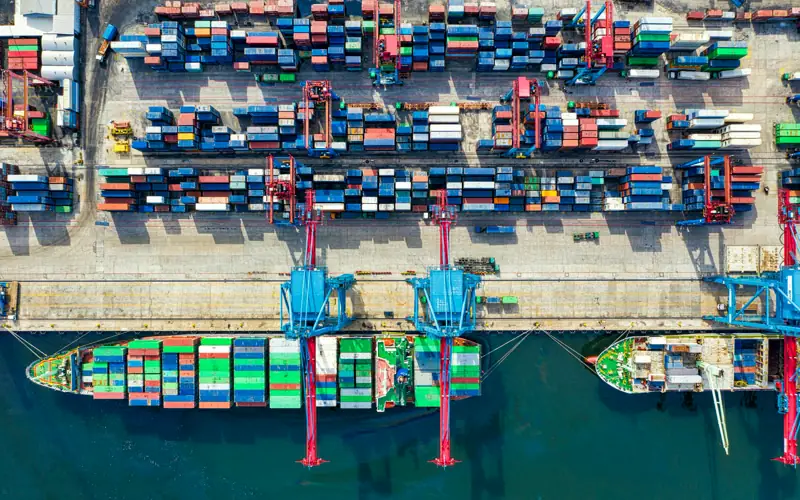

물류 및 항만시설
항만 및 물류 터미널 크레인 캐빈 창의 결로, 결빙 대책을 위한 발열필름 솔루션
사례 · 크레인 캐빈 투명히터 다량 설치

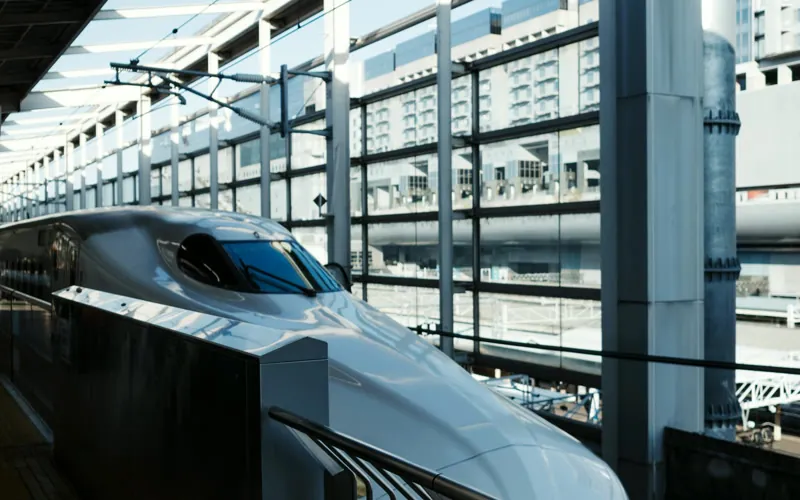

철도 및 대중교통
열차 창호와 역사 시설에 적용하며, 객실 발열의자로 품목을 확대
사례 · 철도규격 KS C IEC 60571 통과

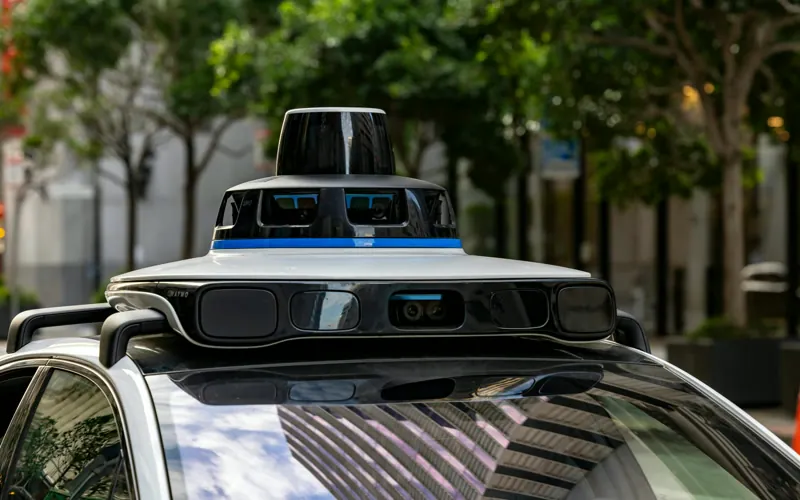

자율주행 및 모빌리티
자율주행 센서커버, 카메라 렌즈용 발열글라스로 환경적 외란을 저감
사례 · 센서용 발열글라스 해외 수출

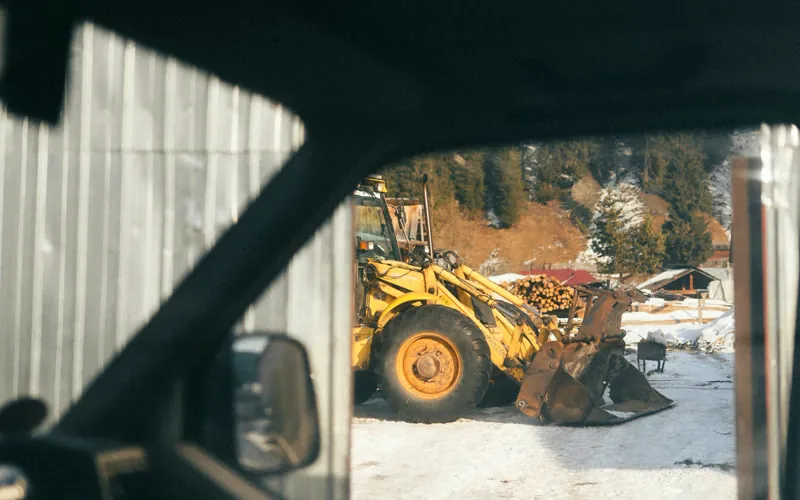

중장비 및 산업설비
STS 크레인 캐빈, 소각장 등 산업 설비 관측창의 시야를 확보
사례 · 캐빈 전면 발열글라스 적용 확대

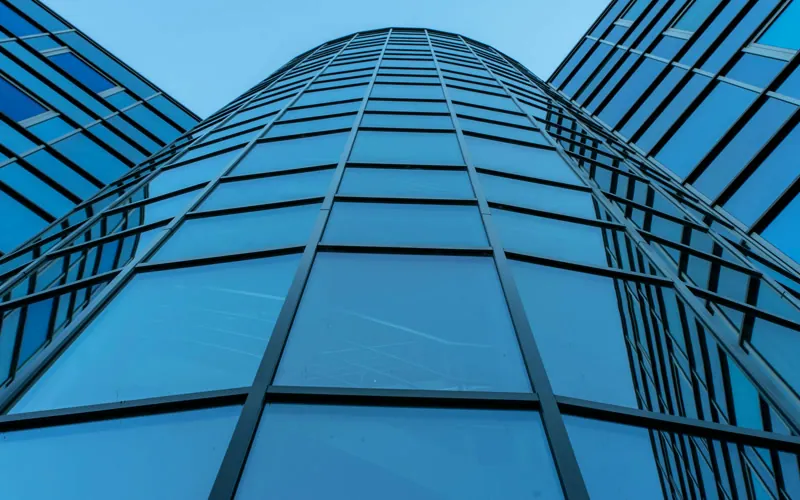

건축 및 스마트빌딩
제로에너지빌딩(ZEB) 창호의 결로 · 김서림 · 고드름을 방지
사례 · 공공건물 창호 PoC 진행
