PDLC 조광필름
전기로 유리의 투명도를 조절하는 스마트 윈도우 필름입니다. 한 장의 유리를 필요할 때만 가림막으로 바꿉니다.
01 Principle
전기로 투명도를 조절하는 필름
PDLC(Polymer-Dispersed Liquid Crystal)와 PNLC(Polymer Network Liquid Crystal)란, Polymer와 Liquid crystal이 혼합된 소재를 기반 한 스마트 윈도우 필름 기술로 액정 분자의 배열이 규칙적일 때 빛이 통과하여 투명상태를 만들고, 불규칙일 때 빛이 산란되어 불투명 형태를 나타냅니다.
전기 공급 시 투명한 것은 PDLC, 전기 차단 시 투명한 것은 PNLC입니다.
위와 같은 원리로 사용자가 필름의 투명, 불투명 상태를 쉽고 편하게 조절이 가능합니다.
PDLC
Polymer Dispersed Liquid Crystal
전기 공급 시 투명
- POWER OFF
- 빛 산란 · 불투명
- POWER ON
- 빛 투과 · 투명
필름 구조
- PET
- ITO
- 액정잉크
액정 배합 · 액정 40% + 수지 60%
전원 차단(불투명) / 전원 공급(투명) PNLC
Polymer Network Liquid Crystal
전기 차단 시 투명
- POWER OFF
- 빛 투과 · 투명
- POWER ON
- 빛 산란 · 불투명
필름 구조
- PET
- ITO
- 배향막
- 액정잉크
액정 배합 · 액정 60% + 수지 40%
한 창에서 두 상태를 대각선으로 비교
02 Daylight Control
구획별 채광 선택
창을 구획별로 나눠 켜면 한 면의 유리에서 채광과 가림을 함께 쓸 수 있습니다. 전원을 넣고 끄는 것만으로 상태가 바뀝니다.
Power ON
빛 투과 · 투명
액정 분자의 배열이 규칙적일 때 빛이 통과합니다.
Power OFF
빛 산란 · 불투명
불규칙일 때 빛이 산란되어 불투명해집니다.
- PET Film
- ITO
- Liquid Crystal · Polymer
- 소비자의 기호에 따라 선택하는 방식
- 크기와 길이에 따라 채광 선택하는 방식
03 Features
시공 현장에 맞춘 제품 특성
01
다양한 두께 코팅
기재 PET Film이 188㎛에서 50㎛로 바뀌면서 적층 총 두께가 400㎛에서 125㎛로 줄었습니다.
PDLC Film의 두께가 얇아져 곡면의 R값이 현저히 내려갔습니다. 이는 시공시 이물 제거시 Film의 핸들링이 편해집니다. 또한 2inch Roll에 감을수 있게 되었습니다.
두께가 낮아 질수록 곡면 R값 감소
02
Sticky 타입 다양성
시공 현장에 따른 Sticky 타입 선정 가능.
- 유리접합
- Normal Type
- Sticky 습식
- Acryl Type
- Sticky 건식
- Silicon Type
03
기능성 추가
Low-E를 접목하여 원적외선 차단 능력 향상
단열 및 차열 효과
종래의 태양열 차단 필름은 근적외선인 태양열을 흡수하는 방식으로 차열 효과를 나타내는 반면 로이필름을 접목한 PDLC Film은 근적외선인 태양열과 원적외선인 난방열을 반사시켜 단열 효과 및 차열 효과.
선팅필름 및 로이필름
태양열 차단
300nm ~ 2,500nm
로이필름
원적외선(난방열) 차단
2,500nm ~ 50,000nm
Hard Coating을 통해 생활 스크래치 방지 기능
스크래치 방지
Film 외면에 얇은 박막으로 코팅 처리 되어 있어 생활 스크래치를 방지해 줍니다.
Hardness : 2H
04 Specification
표준 사양
투명도에 따라 White · Light gray · Dark gray 세 가지로 나뉩니다.
| 항목 | Unit | White | Light gray | Dark gray |
|---|---|---|---|---|
| Optical Properties | ||||
| Parallel Light Transmittance (650nm) | ON(%) | 84 | 45 | 25 |
| OFF(%) | 1.0 | 1.0 | 1.0 | |
| Haze | ON(%) | 2.0 | 2.0 | 2.0 |
| OFF(%) | 92 | 92 | 92 | |
| UV Blocking | % | 99.0 | 99.0 | 99.0 |
| Electrical Properties | ||||
| Operating Voltage | Voltage(V) | 60 | 60 | 60 |
| Frequencies | Hertz(Hz) | 50~60 | 50~60 | 50~60 |
| Response Time | ON→OFF(ms) | 10 | 10 | 10 |
| OFF→ON(ms) | 300 | 300 | 300 | |
| Power Consumption | W/㎡ | 5 | 5 | 5 |
| Specification | ||||
| Operating Temperature | ℃ | -20~80 | -20~80 | -20~80 |
05 Applications
적용 분야
건물 실내와 외벽, 차량 유리까지 같은 필름으로 대응합니다.

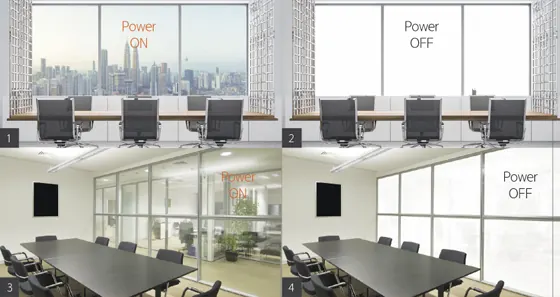

Partition / Blind
Interior
사무실 창과 회의실 유리 파티션을 구획별로 나눠 켠다.
Power ON(투명) / Power OFF(불투명) 비교 Advertisement

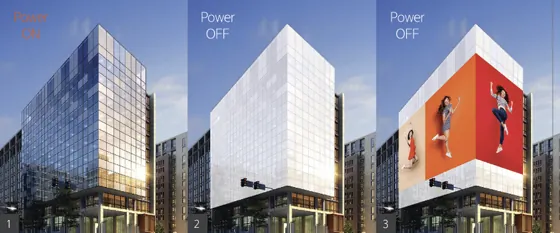

Display
건물 외벽 커튼월을 불투명으로 바꿔 광고 영상을 투사한다.
Power ON(투명) / Power OFF(불투명) 비교 Automobile

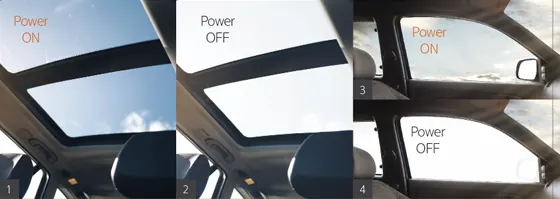

CAR
차량 파노라마 선루프와 측면 유리의 투명도를 조절한다.
Power ON(투명) / Power OFF(불투명) 비교
